TOF 3D Sensoren

GridScan/Pro SI

GridScan/Pro SI ist ein äusserst zuverlässiger SIL2-zertifizierter Sicherheitslichtvorhang mit serieller Schnittstelle für Industrietore. Die EG-Baumusterzertifizierung ermöglicht die Verwendung an jedem Tor. Dank der seriellen Schnittstelle können Zusatzfunktionen wie Soft-Stopp zur Erhöhung der Lebensdauer des Tores eingebaut werden.

GridScan/Pro

GridScan/Pro ist ein äusserst zuverlässiger SIL 2-zertifizierter Sicherheitslichtvorhang für Industrietore. Die EG-Baumusterzertifizierung ermöglicht die Verwendung an jedem Tor. Dank seines Multi-Output-Designs und dem umschaltbaren Betriebsmodus (von Blanking zu statisch) kann GridScan/Pro in alle Arten von Torsteuerungen integriert werden.

cegard/Mini-CC

Der Lichtvorhang cegard/Mini-CC erhöht mit den bis zur vollständigen Türschliessung aktiven Kreuzstrahlen massgeblich die Sicherheit an Aufzugstüren.

cegard/Mini-MOD

Dank dem Relais-Ausgang und der universellen Spannungsversorgung lässt sich cegard/Mini-MOD ohne Zusatzkomponenten effizient in jede bestehende Aufzugsanlage integrieren.

easygard

Die CEDES easygard100-Lichtvorhänge sind nach den neuesten Anforderungen für Aufzugstüren konzipiert. Die Produkte sind EN81-20 konform, bieten eine hervorragende Leistung und erfüllen höchste Qualitätsansprüche.

cegard/Mini

Das robuste Design des cegard/Mini ist die Grundlage für die führende Qualität. Dies macht cegard/Mini zur wirtschaftlichsten Lösung für die Absicherung von Aufzugstüren.

GridScan/Mini-SR

GridScan/Mini-SR ist EN ISO 13849-1 zertifiziert und erreicht ohne Testung durch die Aufzugssteuerung Sicherheitskategorie 2 und Performance Level D.

cegard/Max custom made

Der Lichtvorhang cegard/Max custom made ermöglicht Absicherung und Präsenzdetektion in verschiedenen Aufzugstypen. Der Lichtvorhang kann kundenspezifisch in kleinen Mengen produziert werden, um den Bedürfnissen des Kunden gerecht zu werden.

cegard/Lift

Der Unfallschutzlichtvorhang cegard/Lift erhöht die Sicherheit türloser Aufzugskabinen ohne deren Nutzfläche wesentlich zu reduzieren. Dank ausgeklügelter Montage-Möglichkeiten cegard/Lift zeitsparend und geschützt eingebaut werden.

CEDES Elevate

CEDES Elevate ist eine cloudbasierte IoT-Plattform, die ein intelligentes Aufzugsmanagement ermöglicht und den Service durch datengesteuerte Wartungsempfehlungen und Einblicke in den Personenfluss optimiert.

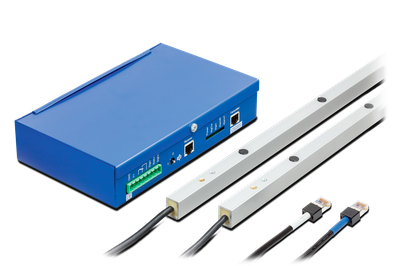

cegard/Smart ECom-Lösung (Data-Hub)

Die cegard/Smart ECom-Lösung verbindet die Sicherheit der Fahrgäste mit aussergewöhnlicher Betriebseffizienz. Sie kombiniert Türabsicherung (konform mit EN 81:20 und A17.1-2019/-2022) mit einer Kommunikationszentrale, die mit unserer cloudbasierten IoT-Plattform CEDES Elevate verbunden ist und eine multimediale Notfallkommunikation ermöglicht.

cegard/Smart-Lösung (Stand-alone IoT)

Die cegard/Smart-Lösung bietet EN 81:20-konforme Türabsicherung und ist mit unserer cloudbasierten IoT-Plattform CEDES Elevate verbunden. Sie ermöglicht Zustandsüberwachung des Aufzugs rund um die Uhr sowie Personenflussanalyse.

cegard/Smart, A-Variante

Der IoT-fähige, intelligente Lichtvorhang ist mit unserer IoT-Cloud-Plattform CEDES Elevate verbunden, um eine vollständige IoT-Lösung zu bieten.

GridScan/Mini

GridScan/Mini ist ein äusserst kompakter, SIL 2-zertifizierter Sicherheitslichtvorhang. Dank der Torausblendfunktion kann er ideal in das Tordesign integriert werden. Das System mit FSS-Ausgang erfüllt EN 13849-1 Kat. 2 ohne aktive Testung.

RAY-RT

Die Reflexionslichtschranke RAY-RT wurde speziell zur Anwesenheitserkennung an Toren entwickelt. Durch das neuartige Arbeitsprinzip auf Basis der Triangulation ist RAY-RT umspiegelungssicher.

RAYTECTOR RAY-S (Einzugssicherung)

Die Sicherheitslichtschranke kann als Einzugssicherung an Rollgittertoren verwendet werden. Jede Unterbrechung der Lichtstrecke, eine etwaige Beeinflussung durch Fremdlicht sowie Fehler an elektrischen Bauteilen (einschliesslich der Verbindung zu der Auswerteeinheit) werden zuverlässig erkannt.

RAY-M

Die RAY-M wurde als Lichtschranke für kleinen Einbauraum entwickelt. Sie gibt Standard OSE-Signale aus und kann mit üblichen Auswerteeinheiten betrieben werden. Mit der RAY-M DUO bietet CEDES eine zweistrahlige Version, die zur Absicherung von parallelen Strecken an einem Steuerungseingang geeignet ist, an.

RAY-N

Die RAY-N Lichtschranke nutzt die bewährte Technologie der OPTOEYE-Lichtschranke. Die Sensoren überwachen die Signale zwischen Sender und Empfänger. Wird das Signal unterbrochen, meldet der Sensor dies der Kontrolleinheit, um das Tor zu stoppen und zu reversieren. Die RAY-N ist für grosse Reichweiten (bis zu 13 m) geeignet.

OPTOEYE OPE

Die Lichtschranke OPTOEYE besteht aus zwei Infrarotsensoren, die in flexible Gummihalterungen eingesetzt und neben der Türöffnung montiert werden. Die Montage ist sehr einfach, da die LEDs die Ausrichtung und Stromversorgung anzeigen.

ELS 500

Die Einweglichtschranke ELS 500 ist sehr robust und durch das M12-Gehäuse einfach zu montieren. Die Sendeleistung kann am Sender, abhängig von der Anwendung (Reichweite) eingestellt werden.

ELS 400

Die Einweglichtschranke ELS 400 ist äusserst kompakt und eignet sich hervorragend, wenn der Platz in einem Türprofil begrenzt ist. Mit ihrer geringen Breite von nur 11.6 mm passen sie problemlos in alle gebräuchlichen Türprofile.

ELS 300

Die Einzellichtschranke ELS 300 ist nach EN-13849 und Kategorie 2, Performance Level c zertifiziert. Dank der kompakten Bauweise kann der Sensor sehr einfach in die Anwendung integriert werden.

ELS 263

Die Einzellichtschranke ELS 263 ist äusserst kompakt und eignet sich zum direkten Einbau in Türzargen und bei Anwendungen mit begrenztem Platz. Dank vollvergossener Ausführung ist der Sensor auch für Aussenanwendungen geeignet.

easyray

Die Lichtschranken-Produktreihe easyray lässt sich aufgrund des grossen Öffnungswinkels und der Befestigungslöcher im Sensor leicht montieren. Mit einer schnellen Reaktionszeit ist der Sensor ideal für zeitsensitive Anwendungen.

Micro MF

Micro MF ist ein vielseitig einsetzbarer Lichtvorhang zur Absicherung von automatischen Türen. Dank seiner Robustheit und der flexiblen Anordnung der optischen Elemente kann der Lichtvorhang kundenspezifisch angepasst werden.

RDS 100

Der RDS 100 Radarsensor bietet eine sehr zuverlässige Türaktivierung. Er kann dank seines grossen Erfassungsbereich von 4 m × 2 m bei einer Montagehöhe von 2.2 m für alle automatischen Türen eingesetzt werden.

IMS 100 Pro

Der 3D-Sensor IMS 100 Pro sorgt für ein noch höheres Mass an Sicherheit bei Aufzügen durch die zusätzliche Erfassung des Aufzugvorraums. Mit der Vorraumüberwachung kann die Türöffnungshaltezeit reduziert und die Effizienz des Aufzugs gesteigert werden.

TOF/Start

TOF/Start erkennt Personen oder Objekte, die sich Fahrtreppen, Drehflügel- und Karusselltüren, Industrietore und Schleusen nähern. Querverkehr wird ignoriert - somit wird ein energieeffizienter Betrieb sichergestellt.

TPS 210

TPS 210 ist ein Richtungserkennungs-Sensor basierend auf der Triangulationstechnologie. Dadurch lassen sich Anwendungen für Personenzählungen realisieren.

CabSafe™

The 2019 North American Elevator Safety Code (ANSI A17.1-2019 / CSA B44-19) defines new and clarifies existing requirements for the means of detecting persons or objects between the doors (2D) or approaching the elevator (3D). CEDES CabSafe™ system, consisting of a Controller, a 2D light curtain and a 3D TOF sensor, can fulfill all these code requirements and more.

TOFniva

TOFniva überwacht eine Fläche von bis zu 2 m x 2 m und erkennt, wenn sich Personen oder Gegenstände in dieser bewegen. Der Überwachungsbereich kann auf kundenspezifische Anwendungsanforderungen eingestellt werden und funktioniert mit allen Hintergründen.

TOF/Start-EA

TOF/Start-EA ist der ideale Türöffnungssensor für Fussgängertüren und Industrietore. Querverkehr wird ignoriert und verhindert unnötige Türöffnungen. Dies erhöht die Energieeffizienz und der mechanische Verschleiss wird reduziert.

TOF/Spot

TOF/Spot ist ein kompaktes, leistungsstarkes Messsystem mit vielen Anwendungsmöglichkeiten. Er zeichnet sich aus durch eine höchst zuverlässige Erkennung und eine genaue Einstellung der Detektionsschwelle.

APS

APS ist ein berührungsloses Absolut Positionierungs-System. Es kann für Aufzüge mit einer Geschwindigkeit bis 20m/s und einer Förderhöhe von max. 1'500 m eingesetzt werden. Die SIL 3-Zertifizierung erlaubt den Einsatz für sicherheitsrelevante Funktionen.

APS C-Series one

APS C-Series one ist ein berührungsloses Absolut Positionierungs-System. Es kann für Aufzüge mit einer Geschwindigkeit bis 20 m/s und einer Förderhöhe von max. 1'500 m eingesetzt werden.

iDiscovery

iDiscovery ist ein leistungsstarkes SIL 3 und EN 81-20/50 konformes Sicherheits-Überwachungssystem. In Verbindung mit APS (Absolute Positioning System) übernimmt iDiscovery die sicherheitsrelevanten Funktionen eines Aufzugs.

GLS 326

Die Gabellichtschranke GLS 326 hat drei IR-Strahlen mit jeweils separatem Ausgang. Durch den Aufbau mit zwei Mikroprozessoren ist es möglich verschiedene Anwendungen in Kombinationen mit der Aufzugsteuerung kosteneffizient zu gestalten.

GLS 126 NT

Die Gabellichtschranke GLS 126 NT bietet millimetergenaue Positionierung von Aufzügen. Durch die robuste Bauweise (IP66) und der hohen Lichtreserve ist sie gegen jegliche Art von Schmutz, Staub oder Rauchentwicklung resistent.

GLS 526

Die Gabellichtschranke GLS 526 hat fünf IR-Strahlen mit jeweils separatem Ausgang. Somit können diverse Schachtinformationssignale von einem Sensor generiert werden, was zu sehr kosteneffizienten Lösungen führt.

Verkabelungssets (CS)

Die OSE Verkabelungssets enthalten mit Abzweigdose inkl. Verschraubungszubehör und Spiralkabel alles, was zur Verbindung der OSE-Sensoren mit der Auswerteinheit benötigt wird. Es werden Sets mit drei verschiedenen Grössen von Abzweigdosen und Spiralkabeln angeboten.

Spiralkabel

Die Verkabelung der Schaltleiste auf dem beweglichen Torblatt zur stationär montierten Torsteuerung erfolgt in der Regel mit Hilfe eines Spiralkabels. Diese Lösung ist kosteneffizient und bewährt. Die Verdrahtung der Schaltleiste an das Spiralkabel erfolgt hierbei meist in der geschützten Umgebung einer Abzweigdose.

Gummiprofile

Die hohlen Gummiprofile umschliessen die OSE Sicherheits-Lichtschranke. Bei einer Verformung des Gummihohlprofils, wird der optische Kanal und somit das dynamische Sicherheitssignal unterbrochen. Dies wird von der Steuereinheit bemerkt und die Freigabeschaltung wird ausgesetzt, um die potenziell gefährliche Bewegung zu stoppen.

Auflaufstopper

Auflaufstopper dienen dem langfristigen Schutz von horizontal montierten Sicherheitskontaktleisten. Im geschlossenen Zustand sitzt das Torblatt auf den Auﬂaufstoppern. Sie schützen das Gummiproﬁl und/oder die innenliegende optische Schliesskantensicherung vor Beschädigungen.

Aluminium-Profile

Die meisten kommerziellen Tore sind mit den entsprechenden Haltern ausgestattet, um ein Gummiprofil zu installieren. Zum Nachrüsten oder für Torprofile ohne die richtige Halterung bietet VITECTOR by CEDES spezielle Halterungen für die Montage der Sicherheitsleisten.

Auswerteeinheiten

Für die Nachrüstung älterer Toranlagen oder für Torsteuerungen ohne integrierte "OSE"-Schnittstelle werden Auswerteeinheiten (OSE-C) zur Auswertung des Signals benötigt. An die Auswertegeräte können alle Sicherheitslichtschranken mit OSE-Signal angeschlossen werden.

Abzweigdosen (JB)

Die Abzweigdosen sind in verschiedenen Grössen (klein, mittel, gross) verfügbar, je nach gewünschter Anwendung. Das Gehäuse kann opak oder transparent sein – durch den lichtdurchlässigen Deckel wird z.B. die Status-LED der Schaltleiste sichtbar.

Druckwellenschalter - Zubehör

Für die Druckwellenschalter steht verschiedenes Zubehör zur Verfügung, wie End- und Anschlussstopfen, Signalschläuche aus PVC oder Silikon und Anschlussstücke (gerade, gewinkelt oder t-förmig).

UPS

Das universelle Netzgerät UPS versorgt einen 24 V Sensor, z.B. cegard/Mini. Die Eingangsspannung kann sich zwischen 20 und 265 VAC oder 20 und 375 VDC bewegen. Der Halbleiterausgang des Sensors wird in einen potentialfreien Relaiskontakt umgewandelt.

Montagewinkel (AC)

Der Montagewinkel wird in der Hälfte der Gesamthöhe des Tores angebracht. Anschliessend wird er mit dem Antrieb verkabelt. Dadurch wird das Spiralkabel nur um die Hälfte der Länge gedehnt.

UPS Plus

Das universelle Netzgerät UPS Plus ist mit zwei potentialfreien Relaisausgängen ausgestattet und ermöglicht den gleichzeitigen Anschluss zweier Sensoren. Die Eingangsspannung kann sich zwischen 20 und 265 VAC oder 20 und 375 VDC bewegen.

Schaltnetzteil

Das Schaltnetzteil versorgt einen 24 V Sensor, z.B. cegard/Mini. Die Eingangsspannung kann sich zwischen 85 und 265 VAC bewegen. Der Halbleiterausgang des Sensors wird in einen potentialfreien Relaiskontakt umgewandelt.

Relaismodul

Umsetzung des Halbleiterausgang eines Sensors in einen potentialfreien Relaiskontakt.

Schaltleiste (OSE, Kat. 3)

Sicherheitsleisten verrichten überall dort ihren Dienst, wo bewegte Kanten eine Gefahr für Personen darstellen. Die Risikostellen werden mit Gummihohlprofilen abgesichert. Bei einer Berührung durch eine Person oder einem Gegenstand wird dieses Schaltprofil verformt und der gefahrbringende Bewegungsvorgang gestoppt.

Schaltleiste (OSE, Kat. 4)

Sicherheitsleisten verrichten überall dort ihren Dienst, wo bewegte Kanten eine Gefahr für Personen darstellen. Die Risikostellen werden mit Gummihohlprofilen abgesichert. Bei einer Berührung durch eine Person oder einem Gegenstand wird dieses Schaltprofil verformt und der gefahrbringende Bewegungsvorgang gestoppt.

Schaltleiste (OSE, UL)

Sicherheitsleisten verrichten überall dort ihren Dienst, wo bewegte Kanten eine Gefahr für Personen darstellen. Die Risikostellen werden mit Gummihohlprofilen abgesichert. Bei einer Berührung durch eine Person oder einem Gegenstand wird dieses Schaltprofil verformt und der gefahrbringende Bewegungsvorgang gestoppt.

Druckwellenschalter

Druckwellenschalter sind pneumatisch-elektrische Wandler, die eine positive oder negative Druckwelle in einen elektrischen Kontakt bzw. Impuls umsetzen. Bei Betätigung des Druckwellengebers wird eine Druckwelle erzeugt, die im Inneren des Druckwellenschalters mittels einer Membran in einen elektrischen Impuls umgewandelt wird.

OPTOCHAIN

OPTOCHAIN ist ein modulares System für die Absicherung von bis zu vier Schliess- und Scherkanten. Als erste Schaltleiste wird die bewährte OSE verwendet. Alle weiteren OPTOCHAIN-Schaltleisten leiten das dynamische Sicherheitssignal der Master-Leiste weiter.

OPTOGUARD OGD

Die voreilende Lichtschranke OPTOGUARD besteht aus zwei teleskopierbaren Schlitten auf denen je zwei Sensorträger schwenkbar gelagert sind. Beim Aufsetzen auf den Boden schiebt sich der Schlitten in das Kunststoffgehäuse gegen die Spannung einer Feder. Die Formgebung der Sensorträger erzwingt eine 60° Drehung beim Vorbeigleiten ins Einschubgehäuse, wo sie in der Endlage parallel stehen. Der Einbau geschieht bevorzugt im Rahmenprofil des Tores.

ENTRYSENSE (ENS)

Schlupftüren in kraftbetätigten Toren, unabhängig davon, ob diese in Totmann oder Automatikbetrieb ausgeführt sind, müssen bei jeder Torbewegung sicher verriegelt sein. Der Antrieb darf nicht anlaufen, solange die Tür nicht geschlossen ist. Öffnet sich die Tür während des Torlaufs, ist der Antrieb unverzüglich abzuschalten.

EasyGate IP

Das Ende der 2G- und 3G-Netze steht bevor. Wechseln Sie reibungslos zum modernen 4G mit EasyGate IP. Verbinden Sie den analogen Aufzugskommunikator mit dem Gateway. Es bietet Sprach- oder Datenkommunikation (VoIP) über ein Mobilfunknetz mit dem Operationscenter.
